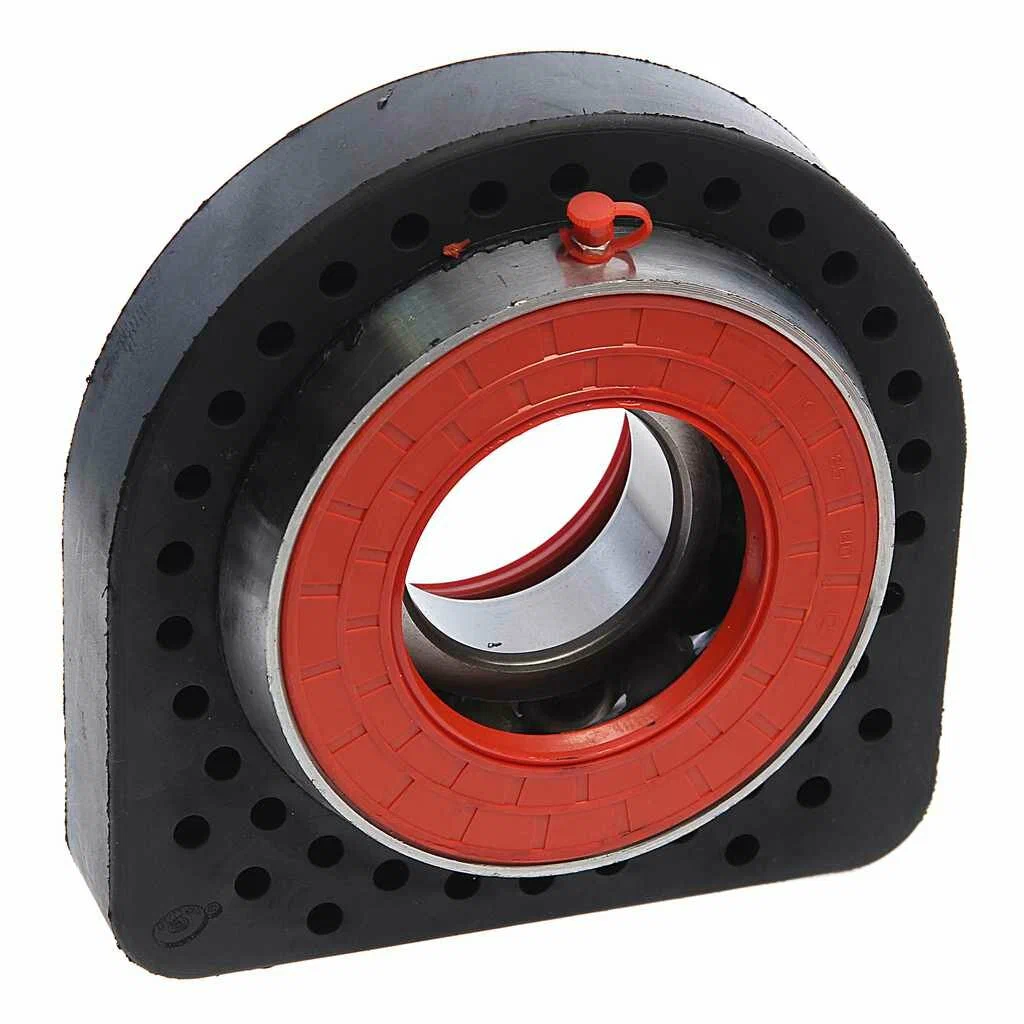

В мире автомобильных компонентов есть яркие "звезды" — двигатели, трансмиссии, сложная электроника. Но зачастую именно скромные, незаметные узлы обеспечивают их бесперебойную работу. Одна из таких деталей — опора карданного вала (5336-2202086), также известная как промежуточная опора подшипника (или "подвесной подшипник"). О том, что это такое, зачем нужно и как распознать его неисправность, мы и поговорим.
Назначение: Зачем нужна эта "лишняя" деталь?
Карданный вал — это элемент, передающий крутящий момент от коробки передач или раздаточной коробки на задний или передний мост. На многих автомобилях, особенно с длинной колесной базой (внедорожники, микроавтобусы, грузовики), один длинный карданный вал был бы неэффективен и опасен.
Почему?
-
Вибрации: Длинный вал при вращении начинает вибрировать из-за собственного веса и центробежных сил.
-
Прогиб: Под весом и нагрузкой вал может провисать, что приводит к изменению углов работы шарниров (крестовин) и их ускоренному износу.
-
Несоосность: Двигатель и коробка передач — это упруго подвешенные агрегаты, которые могут слегка смещаться относительно моста. Длинный жесткий вал не может компенсировать эти смещения.
Решение — разделение вала на две (или более) секции, соединенные через промежуточную опору. Сама опора представляет собой подшипник качения, заключенный в резиновую демпфирующую муфту. Эта конструкция жестко крепится к кузову или раме автомобиля.
Таким, образом, основное назначение опоры карданного вала:
-
Обеспечение дополнительной точки опоры: Она поддерживает карданный вал, предотвращая его прогиб и биение.
-
Гашение вибраций: Резиновая обойма (сайлент-блок) поглощает колебания и вибрации, не передавая их на кузов.
-
Компенсация несоосности: Упругая конструкция позволяет валу работать даже при незначительных смещениях соединяемых агрегатов.
Проще говоря, опора — это "костыль", который не дает длинному кардану "ходить ходуном", обеспечивая плавность хода и тишину в салоне.
Неисправности: Тревожные сигналы, которые нельзя игнорировать
Ресурс исправной опоры карданного вала (3153-2204076, 04519.19.99, 04527.07.02) составляет в среднем 100-150 тысяч километров. Однако на него сильно влияют условия эксплуатации: бездорожье, агрессивная езда с пробуксовками, частые поездки с полной нагрузкой, а также банальное старение резины.
Распознать неисправность подвесного подшипника довольно просто по характерным симптомам:
-
Нарастающий гул или вой при движении.
-
Как проявляется: Монотонный низкочастотный гул, доносящийся из-под центральной части салона (под ногами или под сиденьями). Его интенсивность напрямую зависит от скорости: чем быстрее едете, тем громче гул. В отличие от гула подшипников ступицы, который может меняться в поворотах, гул от опоры кардана постоянен.
-
Причина: Износ шариков или роликов в самом подшипнике.
-
Вибрация кузова.
-
Как проявляется: Дрожь, отдающая в пол и сиденья, которая появляется на определенных скоростях (обычно 70-90 км/ч) и может пропадать или усиливаться при их изменении.
-
Причина: Разрушение резиновой демпфирующей муфты. Опора перестает гасить колебания, и разбалансированный карданный вал начинает "бить", передавая вибрацию на кузов.
-
Стуки и щелчки при трогании или переключении передач.
-
Как проявляется: Резкий металлический стук или серия щелчков в момент, когда вы резко отпускаете или нажимаете педаль газа (при смене нагрузки на трансмиссию).
-
Причина: Сильный износ подшипника и его посадочного места, что приводит к возникновению люфта.
Что будет, если игнорировать проблему?
Промедление с заменой неисправной опоры карданного вала (3302-2202080, 04022.09.99) чревато более серьезными и дорогими последствиями:
-
Ускоренный износ крестовин кардана: Биение вала разрушает шарниры, которые значительно дороже и сложнее в замене.
-
Разрушение подшипников редуктора заднего моста: Вибрации и ударные нагрузки передаются напрямую на деликатный механизм главной пары.
-
Разбалансировка самого карданного вала: Длительная работа с неисправной опорой может привести к деформации вала, после чего простой заменой опоры уже не обойтись — потребуется дорогостоящая балансировка или замена всего узла.
-
Обрыв карданного вала: В крайних случаях, особенно на высоких скоростях, оборвавшийся вал может нанести катастрофические повреждения днищу автомобиля и даже создать аварийную ситуацию.
Заключение
Опору карданного вала справедливо называют "трудягой" трансмиссии. Она молча выполняет свою работу, пока не износится. Внимательное отношение к первым признакам неисправности — гулу и вибрации — позволит вам вовремя провести ремонт, сохранив время, деньги и, что самое главное, вашу безопасность на дороге. При появлении подобных симптомов рекомендуем незамедлительно обратиться в специализированный сервис для диагностики и замены.
