Датчик коленвала (ДПКВ) ЯМЗ: симптомы неисправности, сопротивление и проверка осциллографом

Датчик положения коленчатого вала (ДПКВ) (23.3847, 406-3847060-01) на двигателях ЯМЗ — это не просто деталь, а один из главных элементов, без которого работа современного дизеля невозможна в принципе. Если этот датчик выходит из строя или начинает "глючить", двигатель либо вовсе не запустится, либо будет работать с серьезными нарушениями. Попытка сэкономить на диагностике или попытка проверить ДПКВ только мультиметром заводят владельца в тупик. Давайте разберемся, как действительно понять, что датчик неисправен, как провести его проверку грамотно и почему осциллограф здесь незаменим.

Симптомы неисправности: как понять, что проблема в ДПКВ

Симптомы неисправного ДПКВ на двигателях ЯМЗ довольно характерны, но их можно спутать с проблемами топливной системы или проводки. Вот на что обращать внимание в первую очередь :

- Проблемы с запуском. Двигатель может долго крутиться стартером, но не схватывать. Либо заводиться с большим трудом, особенно "на холодную".

- Нестабильная работа на холостом ходу. Обороты "плавают", двигатель может троить, работать с перебоями.

- Самопроизвольная остановка двигателя. Мотор может внезапно заглохнуть на ходу. Причем, в отличие от многих других неисправностей, после остановки он может завестись снова, создавая иллюзию разовой проблемы.

- "Пинки" и рывки при движении. Автомобиль может дергаться при равномерном движении, особенно это заметно при работе с нагрузкой.

- Падение стрелки тахометра до нуля. Если ваш тахометр показывает нулевые обороты на работающем двигателе — это один из самых верных признаков проблем с сигналом от ДПКВ.

- Выход в "аварийный режим". ЭБУ может ограничить обороты двигателя (например, до 1200 об/мин), чтобы предотвратить серьезные повреждения.

Важно помнить, что эти симптомы могут указывать и на проблемы с проводкой, разъемами или датчиком распредвала, поэтому диагностика должна быть комплексной.

Сопротивление: первый шаг, но не панацея

Первый и самый простой способ проверки ДПКВ — это измерение сопротивления его обмотки с помощью мультиметра. Однако это лишь начальный этап, который не дает полной картины.

Для двигателей ЯМЗ (например, серий 534, 536) сопротивление датчика коленвала при температуре около 20 градусов Цельсия должно составлять примерно 860 Ом ± 10%. В некоторых источниках допускается диапазон от 720 до 950 Ом, что также является корректным значением для данного типа индуктивных датчиков.

Главный нюанс заключается в том, что мультиметр измеряет только статическое сопротивление. Он бесполезен, если:

- В обмотке есть межвитковое замыкание, которое проявляется только при работе.

- Датчик выдает сигнал недостаточной амплитуды или с помехами.

- Повреждена изоляция или имеет место утечка сигнала на массу.

Поэтому, если у вас "плавает" стрелка тахометра или двигатель глохнет, но сопротивление в норме — не спешите радоваться. Датчик может быть все еще неисправен.

Проверка осциллографом: золотой стандарт диагностики

Единственный способ увидеть реальное состояние сигнала и поставить точный диагноз — это использование осциллографа. Диагностика ДПКВ осциллографом — это профессиональный подход, который позволяет увидеть скрытые дефекты. Индуктивный ДПКВ генерирует переменное синусоидальное напряжение, амплитуда и форма которого зависят от частоты вращения коленвала и состояния задающего диска (маховика).

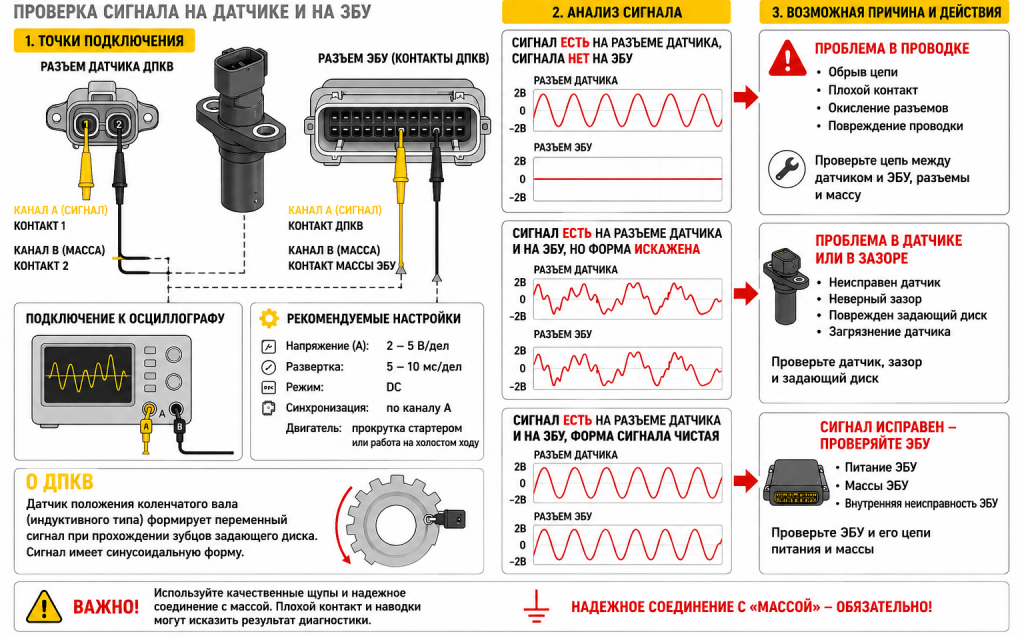

При проверке осциллографом мы подключаемся к сигнальному проводу и "массе" датчика, не отключая его от ЭБУ, и запускаем двигатель. На что стоит обратить внимание при анализе осциллограммы:

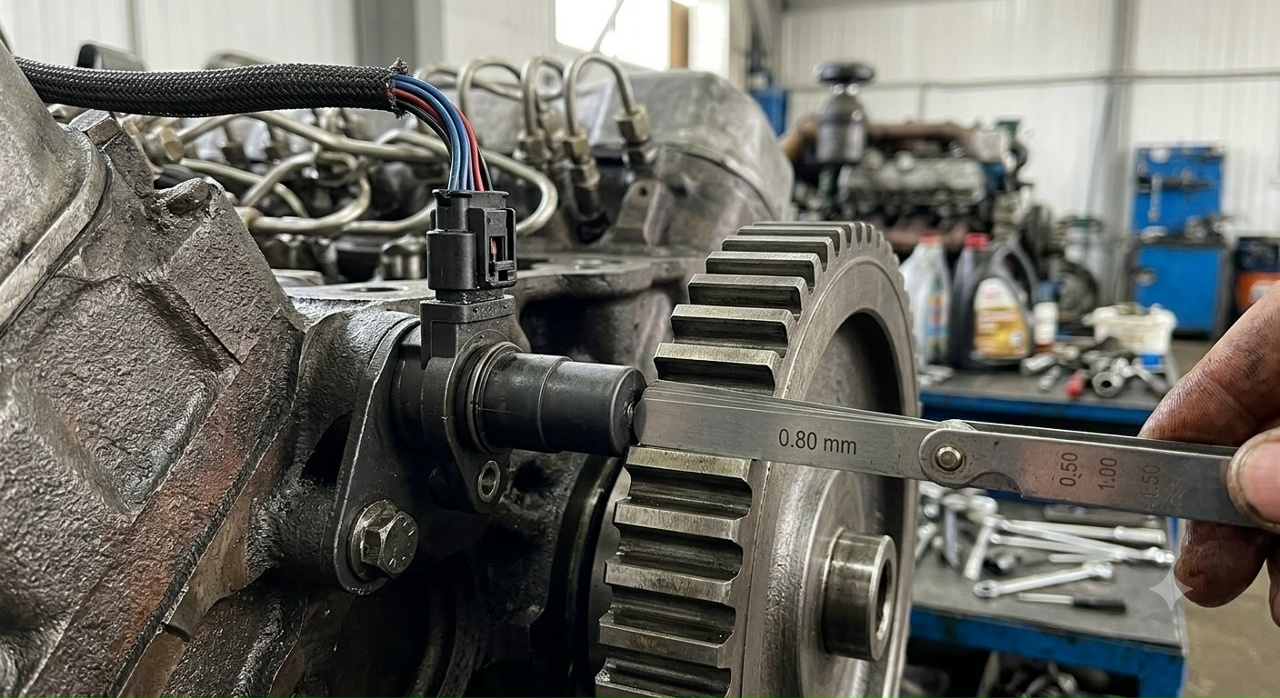

1. Амплитуда сигнала. Она должна быть достаточной для считывания блоком управления. При прокрутке стартером сигнал может быть слабым (от нескольких милливольт), но при запуске и на холостых оборотах амплитуда значительно возрастает. Слишком низкая амплитуда может быть вызвана большим воздушным зазором между датчиком и зубьями маховика. Допустимый зазор для ДПКВ ЯМЗ составляет 0,3-1,8 мм.

2. Форма сигнала. На экране осциллографа должен быть чистый синусоидальный сигнал без искажений. Любые провалы, "зазубрины" или несимметричность могут указывать на механические проблемы с маховиком или на пропуски сигнала.

3. Пропуски импульсов. Если сигнал внезапно исчезает на короткое время, это может объяснять рывки и падение тахометра. Часто это происходит из-за поврежденной проводки или разъема, а не самого датчика.

4. Синхронизация с ДПРВ. На современных двигателях с системой Common Rail критически важно синхронизировать сигналы с коленвала и распредвала. С помощью двухканального осциллографа можно сравнить их сигналы и проверить правильность фаз. Это позволяет выявить не только неисправность одного из датчиков, но и более серьезные проблемы, например, ошибки установки фаз газораспределения.

Использование осциллографа позволяет дифференцировать неисправности: если на разъеме ДПКВ сигнал есть, а на контактах блока управления его нет — проблема в проводке. Если форма сигнала не соответствует норме — проблема в датчике или зазоре. Если сигнал чистый и соответствует нормам, но ошибки остаются — стоит искать проблему в самом электронном блоке управления (ЭБУ) или в датчиках распредвала.

Заключение

ДПКВ (406.3847) на двигателях ЯМЗ — это надежный индуктивный элемент, но он чувствителен к состоянию проводки, воздушному зазору и качеству сигнала. Проверка сопротивления датчика коленвала   — обязательная, но недостаточная процедура. Настоящая диагностика начинается с осциллографа, который может показать скрытые дефекты, не определяемые мультиметром. Если у вашего автомобиля появляются симптомы, связанные с дерганиями, остановками или падением тахометра, не ограничивайтесь простым "прозвоном". Требуйте от специалистов полной диагностики с использованием осциллографа — это сэкономит вам время и деньги, исключив замену заведомо исправных деталей и поиск проблемы в других системах.
