Гильзовка блока ЯМЗ: «мокрые» и «сухие» гильзы — в чем разница и какую технологию предпочесть при ремонте

Дизели Ярославского моторного завода (ЯМЗ) традиционно считаются эталоном надежности и ремонтопригодности в сегменте коммерческой и специальной техники. Однако ресурс любого мотора не бесконечен, и в какой-то момент владельцы или ремонтные службы сталкиваются с необходимостью восстановления цилиндропоршневой группы (ЦПГ).

Главный вопрос, который возникает при капитальном ремонте блока: какой метод гильзовки выбрать? Использовать традиционные «мокрые» гильзы, предусмотренные конструкцией, или прибегнуть к установке «сухих» гильз, что часто практикуется в условиях специализированных мастерских. Чтобы принять верное решение, необходимо понимать принципиальную разницу между этими технологиями.

Конструктивные особенности: «мокрые» против «сухих»

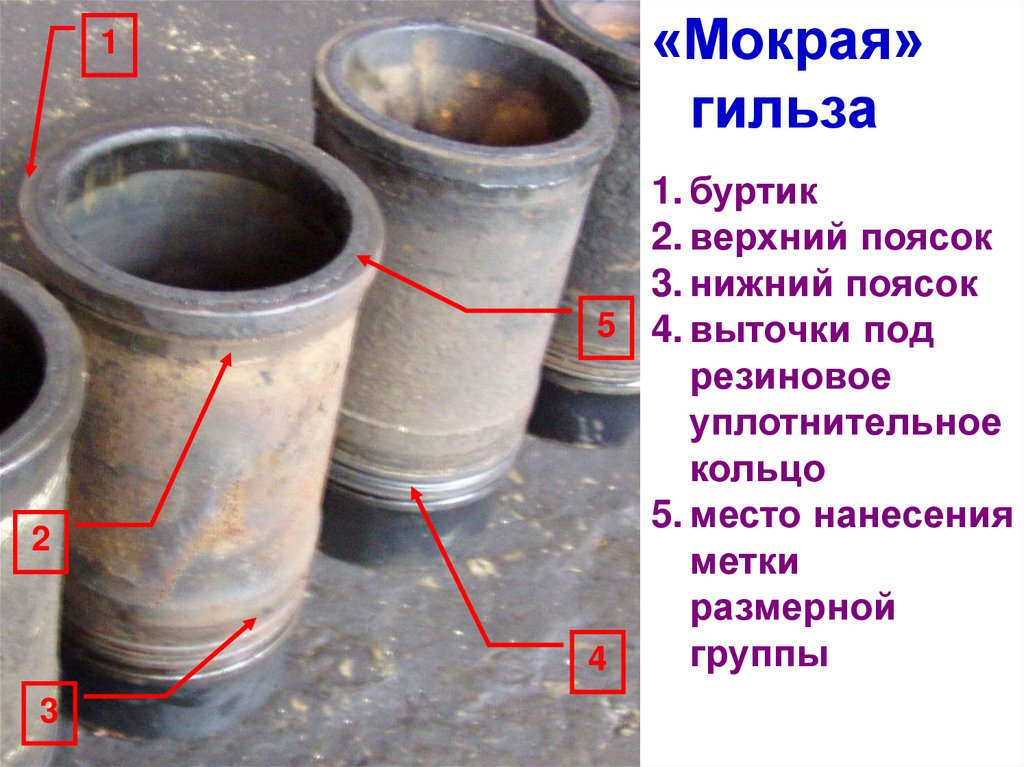

Прежде чем говорить о ремонте, стоит вспомнить заводскую конструкцию. Большинство дизелей ЯМЗ (такие как ЯМЗ-236, 238, 240 и их модификации) относятся к моторам с «мокрым» типом гильз. В этом случае гильза представляет собой толстостенную чугунную «стакан», которая непосредственно контактирует с охлаждающей жидкостью (ОЖ). Уплотнение нижней части осуществляется резиновыми кольцами (как правило, силиконовыми или фторкаучуковыми), а верхней части — привалочной плоскостью блока и прокладкой (536.1003206-10, 238Д-1003212) головки блока цилиндров (ГБЦ).

«Сухая» гильза, напротив, имеет меньшую толщину стенки. Она не соприкасается с антифризом. Для ее установки растачивается посадочное место в теле блока, куда гильза запрессовывается с натягом. Тепло от зеркала цилиндра к охлаждающей жидкости передается через «сэндвич»: гильза — стенка блока.

Ключевые отличия с точки зрения ремонтника

1. Герметичность и надежность

Главная «головная боль» владельцев моторов с «мокрыми» гильзами — это течь охлаждающей жидкости в поддон. Проблема возникает из-за старения или повреждения уплотнительных колец внизу гильзы, а также из-за кавитационной эрозии. Кавитация — это процесс разрушения металла под воздействием высокочастотных колебаний и газовых пузырьков в охлаждающей жидкости. На «мокрых» гильзах ЯМЗ со временем появляются глубокие раковины на наружной стенке, которые доходят до уплотнительных поясков.

При грамотной установке «сухих» гильз проблема кавитации и течи уплотнений исключается полностью. Герметичность «сухого» метода зависит только от качества запрессовки и целостности самого блока. Однако здесь кроется и риск: если блок имеет скрытые микротрещины, при запрессовке «сухой» гильзы он может лопнуть.

2. Теплоотвод

С точки зрения теплотехники «мокрая» гильза предпочтительнее. Прямой контакт чугуна с охлаждающей жидкостью обеспечивает идеальный отвод тепла от зоны горения. Это особенно критично для форсированных моторов или техники, работающей на предельных нагрузках.

«Сухая» гильза имеет более низкую теплопроводность из-за наличия двух границ раздела металлов (гильза-блок) и отсутствия прямого омывания. На дизелях ЯМЗ, работающих в щадящем режиме (сельхозтехника, стационарные установки), эта разница незаметна. Но на тяжелых самосвалах или автобусах, где мотор постоянно работает на высоких оборотах и температурах, риск перегрева и деформации «сухого» цилиндра выше, чем у заводского «мокрого» варианта.

3. Технология ремонта и стоимость

Ремонт с использованием «мокрых» гильз считается менее трудоемким в плане металлообработки. Если блок не имеет коробления плоскости и кавитационных разрушений, достаточно выпрессовать старые гильзы, очистить гнезда, заменить уплотнители и запрессовать новые ремонтные гильзы. Однако важно учитывать, что качественные «мокрые» гильзы (оригинальные или от проверенных производителей) сегодня имеют высокую стоимость. Более дешевые аналоги часто грешат геометрией и приводят к быстрому износу поршневых колец.

Гильзовка «сухим» методом — это сложная расточная работа. Она требует высокоточного расточного станка (алмазно-расточного) и квалификации мастера. Процесс включает:

● расточку родного гнезда под увеличенный наружный диаметр;

● расчет натяга (обычно 0,05–0,08 мм);

● запрессовку гильзы с охлаждением жидким азотом или использованием мощного пресса.

Стоимость такой работы выше, чем простая замена «мокрых» гильз. Однако если учесть, что «сухие» гильзы зачастую стоят дешевле, а также исключаются затраты на дорогие уплотнительные кольца и антикавитационные присадки, итоговый бюджет может оказаться сопоставимым.

Какую технологию предпочесть при ремонте?

Выбор технологии определяется тремя факторами: состоянием блока, условиями эксплуатации техники и квалификацией исполнителя.

Случаи, когда стоит выбрать «мокрые» гильзы (заводской тип):

1. Блок цилиндров (656.1002012-31, 240Н-1002012-И, 536.1002012-10) находится в идеальном состоянии: нет коррозии в гнездах, посадочные места под кольца не «устали» (нет просадок), а плоскость не ведена.

2. Мотор работает в тяжелых условиях (высокие нагрузки, тропический климат), где критичен максимальный теплоотвод.

3. Ремонт выполняется в «полевых» условиях или на базе автотранспортного предприятия, не оснащенного тяжелым расточным оборудованием.

Когда гильзовка «сухим» методом является предпочтительной:

1. Имеется кавитационный износ гнезд (раковины) или дефекты уплотнительных поясков в блоке, которые невозможно устранить иначе, кроме как расточкой под «сухой» ремонтный размер.

2. Владелец планирует максимально исключить риск внутренних течей антифриза, которые характерны для «мокрых» соединений.

3. Стоит задача сохранить блок при ограниченном бюджете, так как качественные заводские «мокрые» гильзы (например, в сборе с поршневой группой) могут стоить существенно дороже ремонта с расточкой.

Мнение эксперта

Опыт восстановления двигателей ЯМЗ показывает, что однозначного ответа на вопрос «что лучше» не существует. Каждый метод имеет право на жизнь.

«Сухая» гильза — это, безусловно, технология спасения «убитого» блока , когда родные гнезда уже не держат гильзу или разрушены кавитацией. Современные материалы и оборудование позволяют получить геометрию цилиндра, близкую к идеальной, что положительно сказывается на ресурсе ЦПГ. Однако, доверять такой ремонт можно только мастерским с проверенной репутацией, имеющими лицензионное оборудование. Ошибка в расчете натяга или перекос при запрессовке приведет к необратимому разрушению блока.

«Мокрая» гильза остается выбором для тех, кто ценит ремонтопригодность и предсказуемость. При условии использования качественных оригинальных комплектов и заливки специальных антикавитационных присадок (либо качественного тосола с пакетом присадок), современные мокрые гильзы служат очень долго до первого планового вмешательства.

Главный совет: перед принятием решения необходимо провести дефектовку блока на стенде. Только после измерения геометрии, проверки на микротрещины и оценки глубины кавитационных повреждений можно сделать выбор в пользу одной из технологий. Экономия на диагностике в данном случае неизбежно приведет к повторному капитальному ремонту уже через несколько месяцев эксплуатации.
