Как проверить работоспособность реле и свечей и как снять реле на двигателях ЯМЗ-5340 и ЯМЗ-536

Как проверить работоспособность реле и свечей и как снять реле на двигателях ЯМЗ-5340 и ЯМЗ-536

В каждом автомобиле имеется своя схема реле включения накала свечей. Допускать выход из строя этого устройства крайне нежелательно, но по разным причинам это все же может произойти. В такой ситуации очень важно точно определить, что является причиной отказа в работе системы – само реле, свечи или вспомогательные системы.

В нижеприведенной статье мы постараемся выяснить, как проверить работоспособность реле накала свечей на дизеле ЯМЗ-5340 и ЯМЗ-536 и как при необходимости его заменить

Реле свечей накала – основные функции

Реле свечей накаливания дизельного двигателя ЯМЗ-5340 представляет собой устройство, которое активирует работу свечей накаливания, которые перед запуском двигателя непосредственно прогревают его камеры сгорания, то есть форкамеры. Но реле самостоятельно не решает, когда и на какой период времени активизировать работу свечей. Эта задача целиком ложится на блок управления двигателем, который перед включением реле свечей накала анализирует следующую информацию:

• показатели температурного датчика охлаждающей жидкости;

• показатели температуры на коленчатом вале дизельного двигателя.

Что дает реле свечей накала? Активация его работы перед запуском позволяет прогреть двигатель до температуры, при которой его уже будет безопасно запускать в работу. Но на этом заканчивается работа только одноступенчатого прогрева форкамер дизеля, хотя существует еще и двухступенчатый.

Важно! После завершения работы первой ступени прогрева форкамер, на панели приборов погаснет лампочка работы реле свечей накаливания. Это является сигналом для водителя о возможности запуска дизельного двигателя.

Устройство и принцип работы реле

Само реле свечей накаливания является устройством, которое при определенных командах просто замыкает и размыкает цепь, благодаря чему могут включаться или выключаться свечи накаливания. Когда напряжение поступает с блока управления, реле автоматически передает его и на свечи. Однако, схема подключения реле свечей накала не такая простая. Между реле и свечами имеется еще один прибор – токоограничительный резистор, который имеет прямую связь еще и с блоком управления. Благодаря этому он получает информацию о работе свечей накала и при необходимости может их выключать.

Схема подключения реле свечей накала

Сразу стоит отметить, что многие автовладельцы во время самостоятельного ремонта реле свечей накала и всей системы подогрева форкамер недооценивают значения токоограничительного резистора и забывают его подключить вовсе или же не подключают к блоку управления. Такая халатность может привести только к одному – свечи накала и реле не будут работать. Так что установленную схему подключения реле свечей накала ни в коем случае нельзя менять и при ее разборе лучше помечать все провода, чтобы не перепутать при обратном подключении.

Где же находится реле свечей накала? Его размещение может зависеть от марки вашего автомобиля и даже от его модели. Зачастую это реле размещают там, где и все остальные – под панелью приборов. Идентифицировать реле свечей накала не трудно – оно самое крупное и массивное среди всех других. Если же таким способом вам не удалось его найти – ищите ответ на этот вопрос в мануале к своему автомобилю.

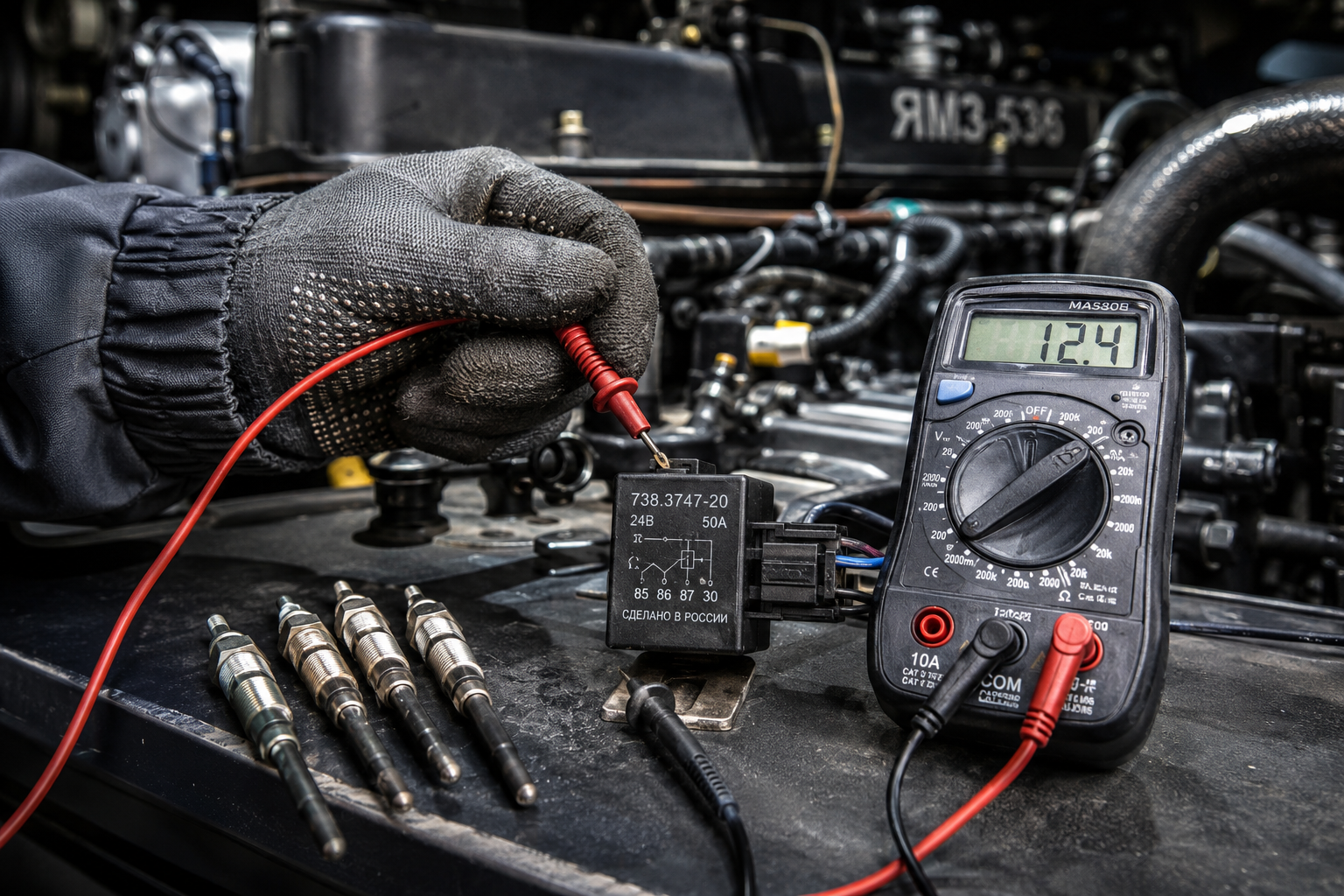

Как проверить реле свечей накала на работоспособность

В том случае, если перестают работать свечи накаливания, перед водителем возникает очень важный вопрос – как проверить, работает реле или нет? А может, все дело в самих свечах или проводке? Но вначале приступаем к проверке самого реле, для чего его потребуется достать из клеммной колодки.

На каждом реле обязательно должны присутствовать контакты обмотки катушки и два управляющих контакта. Во время подачи на реле напряжения с блока управления управляющие контакты должны замыкаться. Все контакты также имеют свои обозначения, которые, впрочем, для каждого реле могут быть разными. Если речь идет о дизельных двигателях ЯМЗ-5340, то контакты обмотки на нем отмечаются цифрами 85 и 86, а управляющие – 87 и 30. Таким образом, когда на контакты 85 и 86 подается напряжение, то контакты 87 и 30 замыкаются.

Снятие реле включения свечей на двигателе ЯМЗ-5340

1. Отсоединить клемму провода предпускового подогревателя от контакта реле включения свечей, отвернув гайку крепления клеммы;

2. Снять реле включения свечей (1) (650.3740062), отвернув 2 болта (2) M6 крепления реле.

Проверка работы свечей

Проверить работу свечей также можно путем подсоединения к ним проводов от прикуривателя (напряжение будут подаваться непосредственно от аккумулятора, но при этом его величина не сможет повредить свечи накала). Если буквально за 5 секунд все свечи разогрелись и стали ярко-малиновыми – они работают, и неисправность следует искать в реле или других компонентах, к которым относятся:

• провод, который идет от блока управления к реле;

• провода, которые отходят от реле;

• клеммы, при помощи которых провода подсоединяются к реле (клеммы могли просто окислиться и не передавать напряжение);

• предохранитель системы подогрева форкамер (это самый большой предохранитель, поскольку он рассчитан на 80 А).

При определении неисправности хотя бы одного из указанных элементов, его необходимо обязательно заменить. То же самое касается и самого реле свечей накала.
