Маркировка поршневых групп ЯМЗ: что означают цифры и как не ошибиться с размером при ремонте_

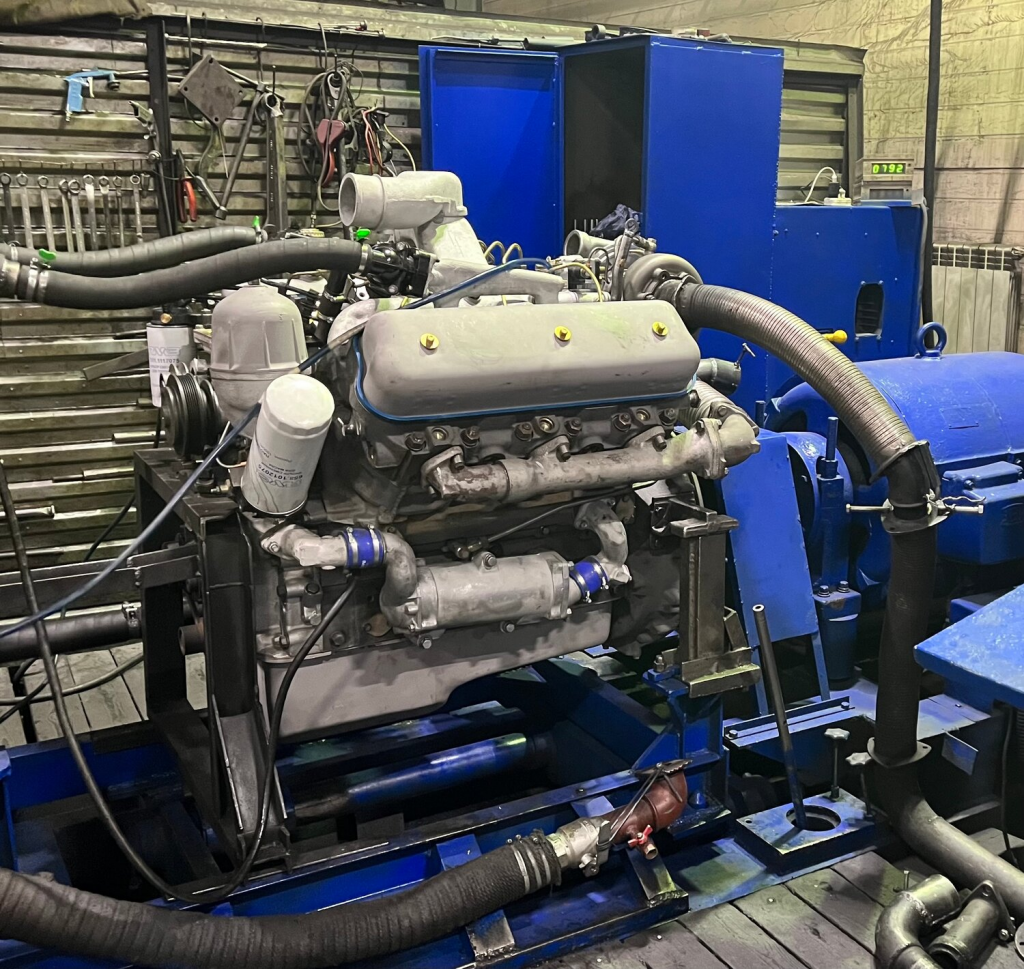

Капитальный ремонт двигателя Ярославского моторного завода (ЯМЗ) — событие ответственное. Опытные механики знают: дьявол кроется в мелочах, и самая дорогостоящая ошибка начинается с неправильно подобранной детали.

Когда блок цилиндров расточен, а новые поршни и гильзы уже лежат на верстаке, перед специалистом встает главный вопрос: как убедиться, что они подходят друг другу идеально?

Ответ кроется в маркировке, нанесенной на днище поршня (53404.1002012-20) и торец гильзы (238Б-1004005). Игнорирование этих символов или неверное их толкование — прямая дорога к задирам, масложору и скорому повторному ремонту.

Анатомия маркировки: не просто буквы

Визуальный осмотр новых деталей — первый и обязательный этап любой профессиональной сборки. Авторитетные источники и техническая документация указывают, что поршни и гильзы для моторов ЯМЗ проходят жесткий отбор на заводе и сортируются на размерные группы. Это делается для того, чтобы обеспечить оптимальный, рассчитанный инженерами зазор между сопрягаемыми деталями, даже если они имеют номинальный размер.

На поршнях маркировка, как правило, наносится ударным способом на верхнюю часть — днище. Это может быть одна или несколько букв. На гильзах цилиндров, которые часто называют «мокрыми» за их конструкцию, клеймо ставится на верхнем торце бурта, химическим или ударным методом.

Главное правило, которое не дает права на ошибку: гильза и поршень в одном цилиндре должны быть одной размерной группы. Использовать детали с разными буквенными индексами в паре категорически запрещено.

Эволюция групп: от «М, С, Б» до «А, Б, В»

Здесь специалиста поджидает первая сложность. В зависимости от года выпуска двигателя и модели (рядная «четверка» или V-образная «восьмерка») система обозначений может различаться.

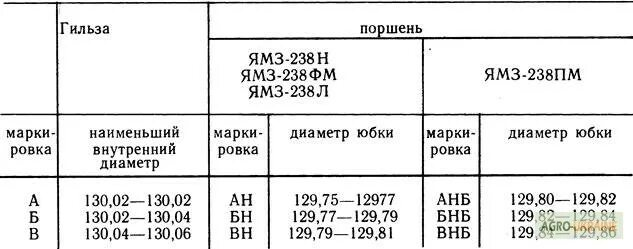

Для широко распространенных двигателей ЯМЗ-236 и ЯМЗ-238 традиционно применялась маркировка, где буквы обозначают принадлежность к размерной группе по возрастанию диаметра. В более старых комплектациях и инструкциях встречаются обозначения М, С, Б, что соответствовало разным интервалам допусков на диаметр гильзы и юбки поршня.

Однако на более современных двигателях, например, на серии ЯМЗ-530, а также во многих ремонтных комплектах для классических V-образных моторов, используется буквенная маркировка латиницей или кириллицей: А, Б, В (иногда встречаются также группы Г, Е, Ж для ремонтных размеров). В таблице ниже приведен пример размерных групп для современного двигателя, наглядно демонстрирующий, насколько точно подбираются детали:

Размерная группа	Диаметр гильзы, мм	Диаметр поршня (юбка), мм
А	105,000 … 105,007	104,917 … 104,923
B	105,008 … 105,014	104,924 … 104,930
C	105,014 … 105,022	104,931 … 104,937

Таблица: Пример размерных групп для двигателей ЯМЗ (данные для серии 530).

Как видно из таблицы, разница между группами исчисляется микронами. Установка гильзы группы «А» и поршня группы «В» приведет либо к недопустимо малому зазору и заклиниванию, либо к потере компрессии.

Когда цифры важнее букв: ремонтные размеры

Помимо селективной сборки (подбора по группам в пределах номинала), существует понятие ремонтного размера. Если стенки гильзы изношены или блок цилиндров подвергается расточке, используются поршни увеличенного диаметра.

Маркировка здесь становится более очевидной: на поршне может стоять штамп +0.5 или +1.0, что указывает на увеличение диаметра относительно номинала. В некоторых случаях ремонтные размеры также кодируются геометрическими символами — треугольником, квадратом или кругом, но на продукции ЯМЗ чаще встречается именно цифровое или буквенное обозначение с соответствующим увеличением. При покупке такого комплекта механик должен быть уверен, что и гильза (если она сменная), и поршни имеют один и тот же ремонтный класс.

Практический алгоритм: как не ошибиться при сборке

Профессиональный подход к ремонту цилиндро-поршневой группы (ЦПГ) ЯМЗ строится на нескольких простых, но железобетонных правилах:

1. Визуальный контроль маркировки. Прежде чем нести поршни к станку или запрессовывать их в шатуны, специалист сверяет буквы на всех гильзах и всех поршнях. В идеальном комплекте, купленном с рук или от стороннего производителя, они должны совпадать. Производитель оригинальных запчастей, как правило, комплектует гильзы и поршни уже подобранными по группам, но проверка никогда не бывает лишней.

2. Проверка выступания гильзы. Даже при идеально подобранной паре «поршень-гильза» можно допустить ошибку при установке. После монтажа новой гильзы в блок цилиндров необходимо проверить величину ее выступания над плоскостью блока. Для разных моделей ЯМЗ этот параметр может составлять от 0,05 мм до 0,165 мм. Если гильза утоплена или выступает слишком сильно, это приведет к прогару прокладки головки блока цилиндров (ГБЦ).

3. Контроль зазоров. Даже при наличии маркировки опытный механик перепроверяет результаты сборки. Щупом измеряют зазор в замке поршневого кольца, для ЯМЗ-238 он должен быть в пределах 0,45–0,65 мм. Также контролируется зазор между поршнем и гильзой (0,2–0,3 мм), хотя при правильном подборе групп он гарантирован конструктивно.

4. Ориентация в пространстве. На днище поршня, помимо размерной группы, есть метка «П» или стрелка, указывающая направление «вперед» (к вентилятору или носку коленвала). Игнорирование этой метки нарушает геометрию двигателя и может привести к касанию клапанов поршня.

Таким образом, маркировка поршневой группы — это не просто заводской штамп, а ключевой элемент диагностики и ремонта.

Понимание того, что скрывается за буквами «А», «Б» или «В» на торце гильзы, позволяет механику собрать двигатель, который отработает десятки тысяч моточасов без нареканий.

Игнорирование же этих символов превращает ремонт в лотерею, где ценой проигрыша становится дорогостоящий мотор.
